OBD diagnostikos jungtis ir perėjimai

Kam naudojamos OBD jungtis ir OBD perejimai?

OBD2 perėjimas užtikrina ryšį tarp ECU ir diagnostikos adapterio per 16 kontaktų jungtį. Tokios jungtys dažniausiai buvo montuojamos 1996 metais pagamintuose automobiliuose. Tačiau be OBD, OBD-1 yra ir kitų technologijų – ALDL, GM. Jie visų pirma orientuoti į konkrečią įrangą arba konkrečios transporto priemonės markę. Todėl prieš atliekant diagnostiką svarbu ištirti jungties tipą, kontaktų skaičių, taip pat turėti žynių apie jų paskirtį.

OBD2 adapteris leidžia prijungti automobilio skaitytuvą kompiuterinei diagnostikai pasenusiose jungties versijose. Nestandartinė OBD jungtis dažniausia randama automobiliuose, pagamintuose iki 1994 m. JAV imtinai. Yra įvairių adapterių, pavyzdžiui:


• GM 12 Pin jungtis skirta Daewoo Lanos, Sens, VAZ su vidaus įpurškimo degimo varikliais (iki 2002 m.), taip pat kitiems automobiliams su Bosch gamybos valdymo bloku. Diagnostikos tikslais jums reikia, būtent GM 12 kontaktų - OBD2 16 kontaktų jungties, diagnostikai kurios įėjime yra OBD2 jungtis (16 kontaktų) į automobilius su 12 kontaktų jungtimi.

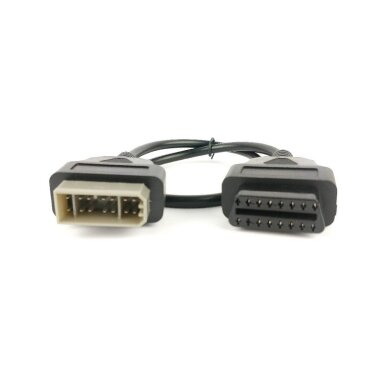

• Japoniškuose Nissan automobiliuose nuo 1989 iki 2000 metų buvo įrengta 14 kontaktų jungtis, todėl norint prijungti modernią įrangą ir užmegzti ryšį jums reikės Nissan 14 kontaktų adapterio.

• KIA automobiliams jums reikės Kia 20-16 kontaktų adapterio, šie automobiliai gali turėti dvi diagnostikos jungtis: vieną po kapotu, antrą OBD-2 salone.

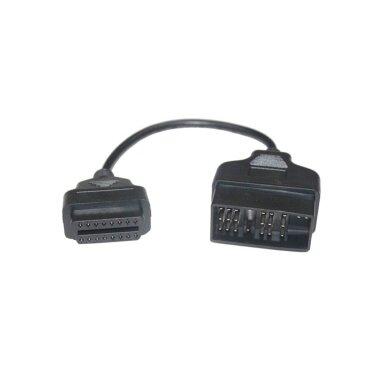

• Senesniuose Toyota automobiliuose (įskaitant vairą dešinėje) naudojami Toyota adapteriai nuo 22 kontaktų iki 16 kontaktų ir 17 kontaktų iki 16 kontaktų. Jie leis diagnozuoti automobilį pagal OBD-II standartą.

• Mercedes-Benz W124, W129, W140, W202, W210, W220 yra 38 kontaktų jungtis, todėl visų pagrindinių transporto priemonių sistemų pilnai funkcionaliai diagnostikai reikia įsigyti Mercedes 38 Pin adapterį diagnostikos skaitytuvams Autocom, Delphi DS150E prie OBD2 16 kontaktų.

• Fiat, Alfa Romeo yra 3 kontaktų diagnostikos jungtis, norint prijungti skaitytuvą prie OBD-2, reikia Fiat adapterio iš 3 į 16 kontaktų.

OBD perėjimai parduodami mūsų internetinėje parduotuvėje. Norėdami užmegzti ryšį su elektroniniu valdymo bloku senesnio automobilio, pakanka nusipirkti perėjimą. Siūlome platų adapterių asortimentą už prieinamą kainą ir aukštą kokybę.
